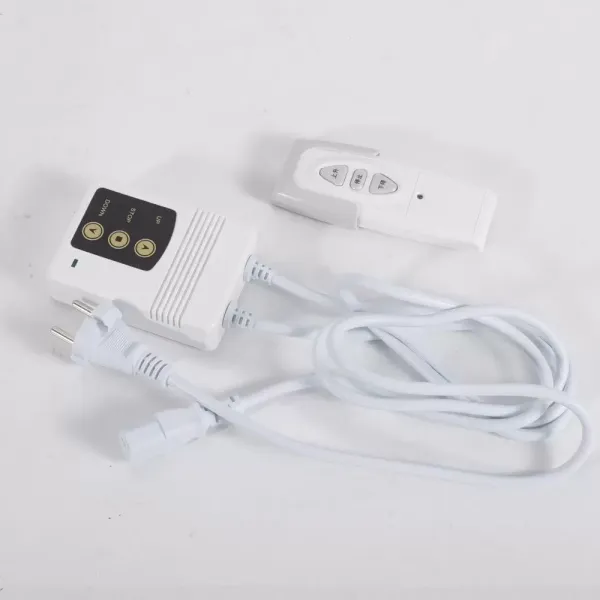

Intégré dans la plupart des systèmes de contrôle : Télécommande IR et bouton de commande manuelle, espace pour la gestion des câbles et le support du projecteur doivent être pris en compte lors de la commande.
Ce support de plafond Pour vidéoprojecteur motorisé la plupart des espaces de plafond. Il présente également des caractéristiques d'élégance, de sécurité et de fiabilité, de positionnement précis, de faible niveau sonore et d'installation pratique.
Caractéristique :
Construction haute performance : 10 kg
2 ans de garantie
Spécifications
Couleur blanche
Tension : 220 V.
Course : 1 m
Puissance : 24 W.
Puissance max. charge : 10 kg

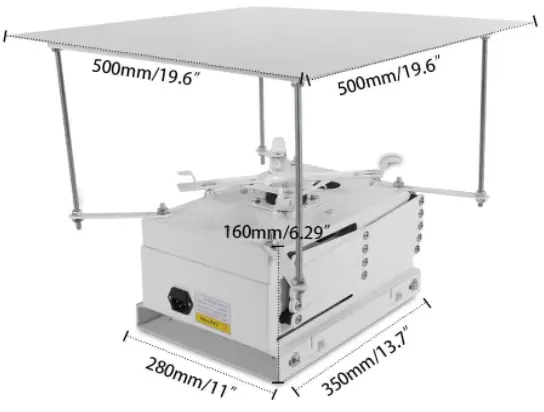

Plaque de base : 50x50 cm
Dimensions : 50x50x35 cm
Poids : 17 kg
Contenu du paquet

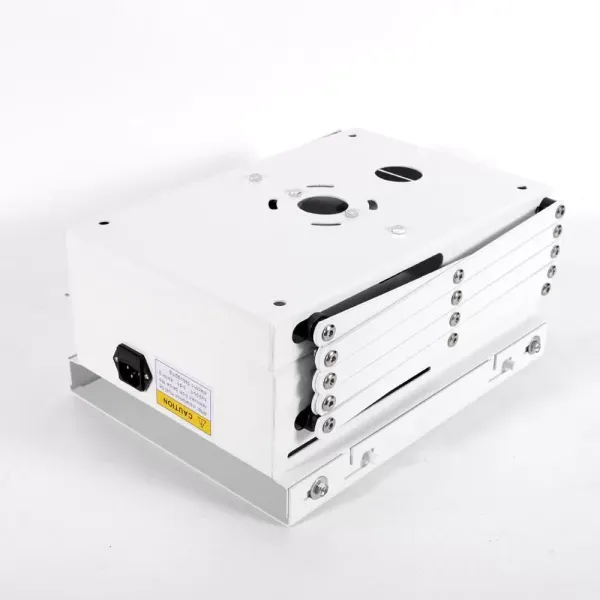

1 X soulever le projecteur
Processus d'installation :
1) Confirmez l'emplacement d'installation de l'élévateur en fonction de la taille de l'écran et de la mise au point du projecteur, puis percez un trou au plafond (47 cm × 47 cm).

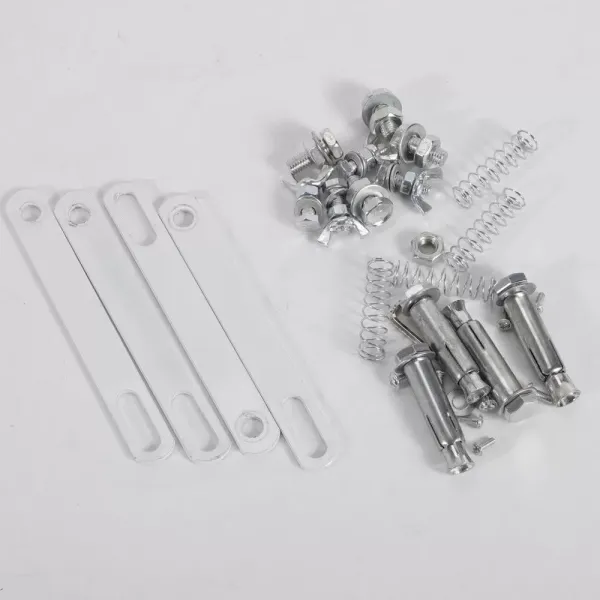

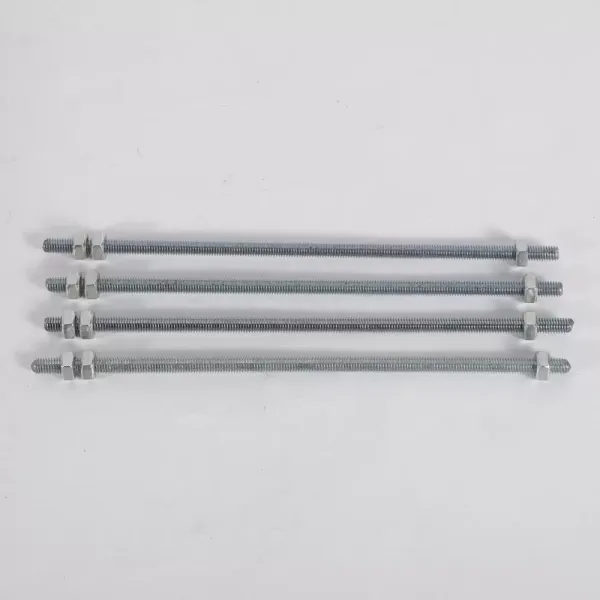

2) Vérifier les trous de fixation en fonction de la taille du panneau décoratif. Utiliser les quatre pièces de vis M8 × 12 explosion pour déposer la plaque de montage de suspension ;
3) Insérer l'élévateur de projecteur dans la plaque de montage et le serrer à l'aide de quatre pièces de vis M6 × 12.
4) Fin de course électronique, positionnement de la mémoire

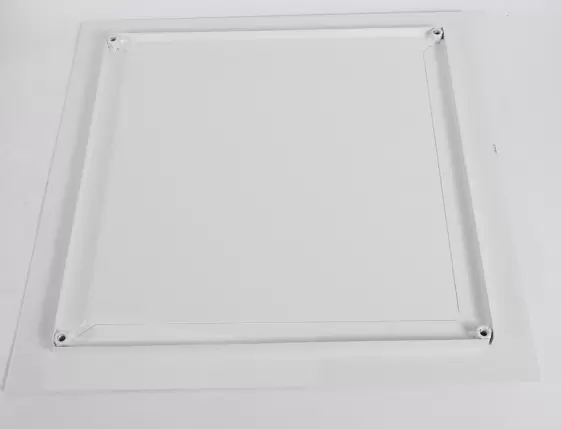

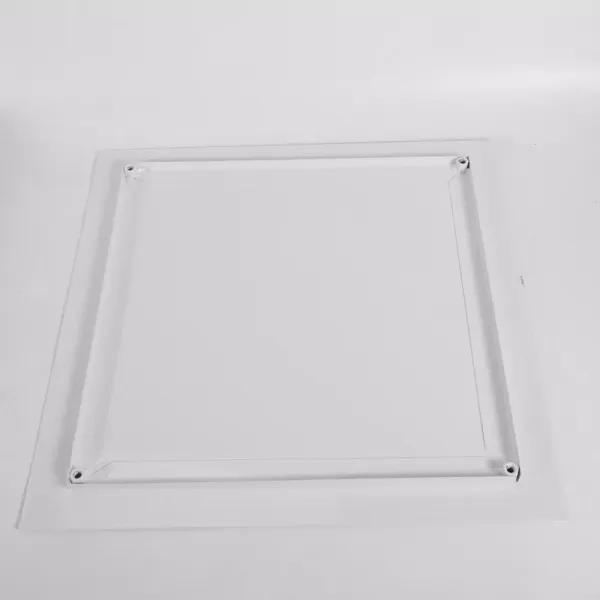

5) Installer le fond décoratif et ajuster la vis de sorte que le panneau décoratif soit parallèle au plafond.

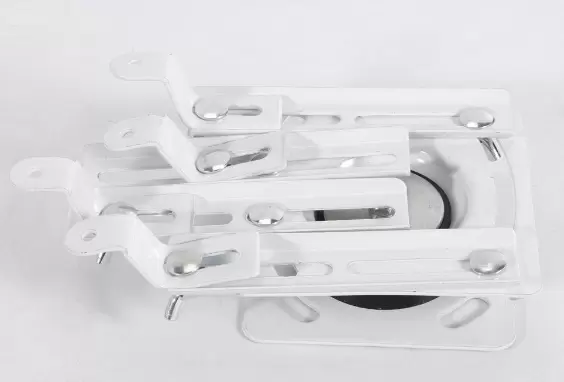

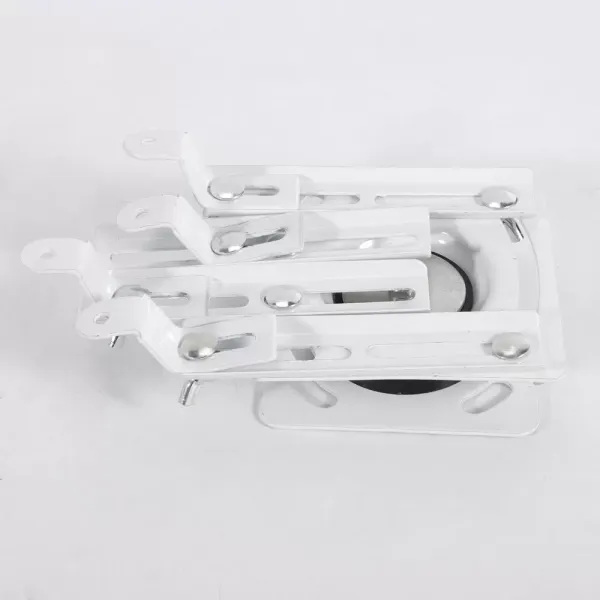

6) Installation Tête universelle, projecteur fixe ;
7) Respecter strictement les schémas de câblage pour éviter tout débranchement.
A noter :
La charge de cet ascenseur est de 10 kg, la dimension d'un côté du projecteur ne doit pas dépasser 42 cm. Si l'épaisseur du projecteur est de 10 cm, l'épaisseur minimale de la peau pleine (épaisseur d'installation) est de 37 cm, chaque épaisseur de projecteur ajoute 1 cm et l'épaisseur d'installation ajoute 1 cm en conséquence. La base standard est de 50 * 50 cm, la taille de l'ouverture est de 47 * 47 cm. Veuillez confirmer ces données lors de votre commande afin de pouvoir les utiliser.
Note :
La vis de sécurité de délimitation ne peut pas être déplacée. Elle joue un rôle protecteur de limitation de course et constitue un élément essentiel du fonctionnement sûr et stable de l'équipement.

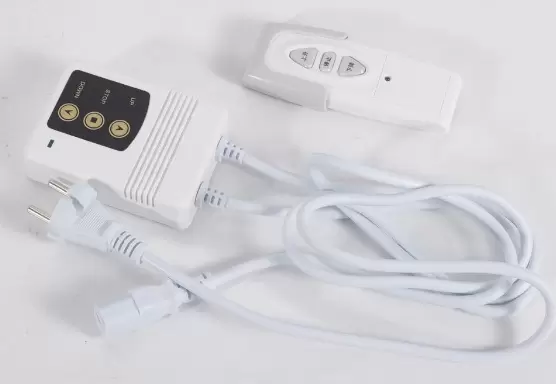

Le levage doit être réglé à l'aide de la poignée de commande à distance et le commutateur manuel ne peut pas être utilisé pour contrôler le levage.
Après le levage, assurez-vous que les limites supérieure et inférieure sont réinitialisées à l'aide de la poignée de commande à distance.
